สถานที่กำเนิด:
เชียงใหม่, จีน
ชื่อแบรนด์:
Polcd
ได้รับการรับรอง:
RoHS, ISO9001
หมายเลขรุ่น:
PCB800853
ติดต่อเรา
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ

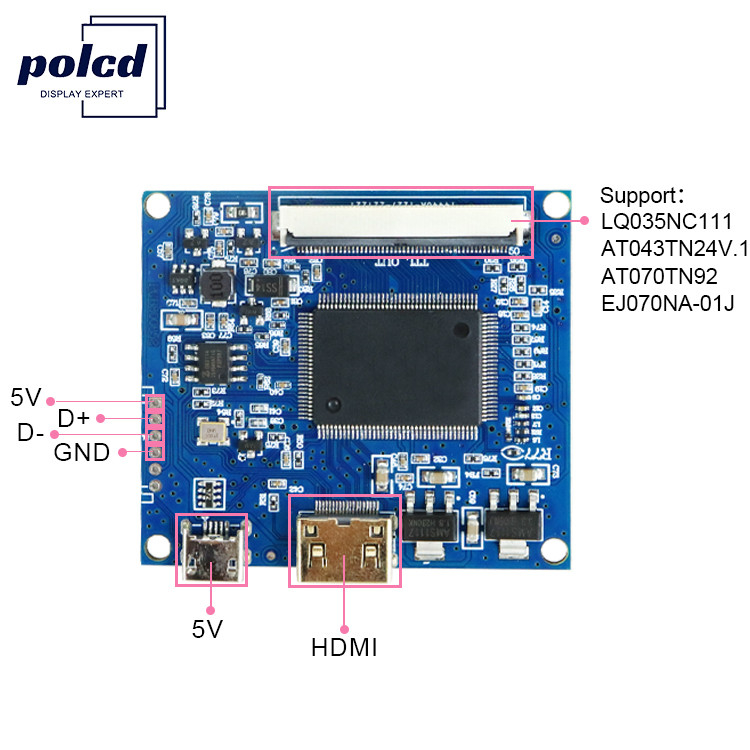

เครื่องควบคุม PCB จอจอจอ LCD
รูปแบบ, ขนาดและฟังก์ชันของสินค้า PCB เหมือนกัน แต่รุ่นจอ LCD ที่ขับเคลื่อนต่างกัน
| บอร์ดคนขับ รุ่น | คําอธิบายฟังก์ชัน | คําสังเกต |
| PCB800850 | รองรับ LCD 3.5 นิ้ว | อ้างอิงนิยาม LQ035NC111 |
| PCB800851 | รองรับ LCD 4.3 นิ้ว-40P | อ้างอิงนิยาม AT043TN24V1 |
| PCB800852 | รองรับ 50PIN LCD | อ้างอิงนิยาม AT070TN92 |
| PCB800853 | รองรับ 40PIN LCD | อ้างอิงนิยาม EJ070NA-01J |
| ขนาด: 52mm*46mm*6mm | ||
ลักษณะ
1. Mirco อินเตอร์เฟซเครื่องเชื่อมพลังงาน USB, 5 วอทมาตรฐานเครื่องเชื่อมพลังงาน, ต้องมากกว่า 1.5A
2ไม่มีปุ่มและไม่มีรีโมทคอนโทรล มันจะเปลี่ยนไปเป็น HD-MI ช่องทางโดยอัตโนมัติหลังจากเชื่อมต่อใน HD-MI
3. 1 ช่องทางการเข้าสัญญาณ HD-MI และ IC นี้สนับสนุน HD-MI 12
4. HD-MI เป็น MINI ที่มีคุณภาพสูง
5อินเตอร์เฟซจอรับรองคุณภาพสูง โคเนคเตอร์ทอง 40PIN EJ070NA-01J ความหมาย
6.สัญญาณ USB --DM + DP สามารถขยายออกไป
7. บอร์ดไดรเวอร์ใช้การออกแบบวงจรพิเศษที่สามารถขับเคลื่อนไฟหลัง LED ภายใน 10V และสนับสนุนผลิตปัจจุบันสูงสุด 180MA
9รองรับสัญญาณ TTL ออก
สามารถรองรับจอ LCD ขนาด 40PIN 7" 8" 9" 10.1 นิ้ว เช่น EJ070NA-01J
บอร์ดขนส่งนี้ใช้เทคโนโลยี SMD ครบถ้วน ปริมาตรที่เกี่ยวข้องถูกออกแบบตามมาตรฐานอุตสาหกรรม และมาตรฐานการขนส่งตามมาตรฐานพลเรือน
10.บอร์ดคนขับนี้ใช้เก้าอี้ FPC แบบพิเศษที่ทอง 2 ด้าน FPC ไม่แยกระหว่างการเชื่อมต่อด้านบนและด้านล่างและสามารถใช้โดยตรง
ความต้องการในการขนส่ง, การจัดเก็บ, การใช้งาน
1. ไม่ใช้แรงกดแรงหรือบิด deformation
2. แอนติสแตติกและกันน้ํา
3ความชื้นสัมพัทธ์ < 80%
4อุณหภูมิการทํางาน: -1 ~ 60 °C
5ความชื้นในการทํางาน: 0 ~ 40 °C
J4-INPราคาCโอนเนคเตอร์
| 1 | +5V | ความดันไฟเข้าของไฟฟ้า |
| 2 | D+ | การเชื่อมต่อสัญญาณ USB |
| 3 | D- | การเชื่อมต่อสัญญาณ USB |
| 4 | GND | GND |
| 5 | AV | ไม่มีฟังก์ชัน |
| 6 | GND | ดิน |
โรค HD-MICโอนเนคเตอร์
| 1 | อินเตอร์เฟซมาตรฐาน Mini HD-MI | สายเคเบิลมาตรฐาน |
MIRCO USBCโอนเนคเตอร์
| 1 | อินเตอร์เฟซมาตรฐาน Mirco USB | สายเคเบิลมาตรฐาน |
CON4 - อินเตอร์เฟซนี้ไม่แยกระหว่างการเชื่อมต่อด้านบนและด้านล่างของจอ LCD FPC
